Что такое дренажный насос для воды: особенности конструкции и принцип работы

Дренажный насос предназначен для откачивания жидкостей с содержанием твердых частиц. Он широко применяется не только коммунальными службами, но и в быту, например, для удаления воды из сточных канав и бассейнов.

Далее мы расскажем, как работает дренажный насос, если поместить его в чистую и грязную воду.

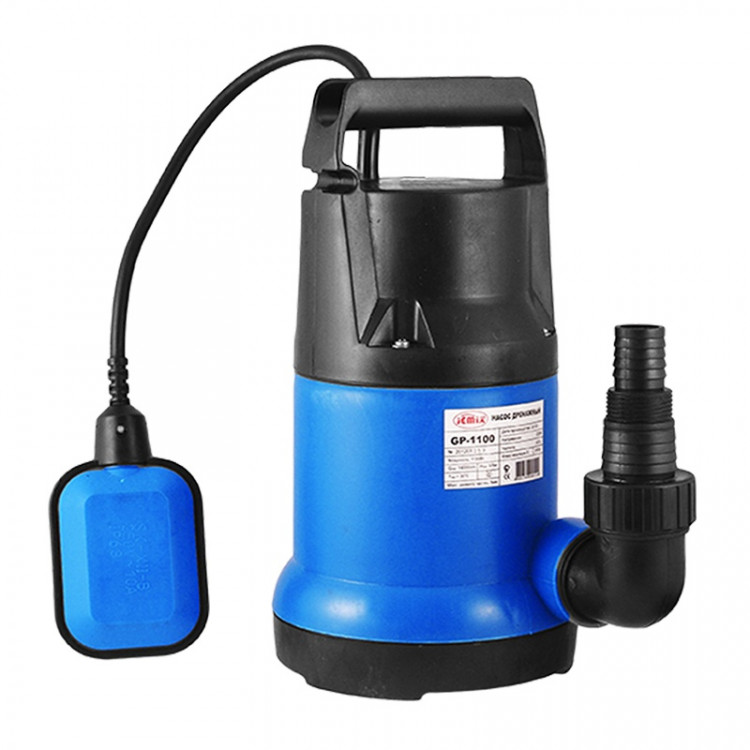

Особенности конструкции

Корпус

Пластиковый: устойчивый к коррозии и малошумный.
Металлический (нержавеющая сталь или чугун): ударопрочный и долговечный.
Двигатель определяет мощность и производительность устройства.

Сетевой шнур (1) оснащен штепсельной вилкой. Используется для подключения насоса к электросети.

Поплавковый выключатель (2) обеспечивает автоматическую работу насоса. Если уровень воды падает ниже уровня электродвигателя, насос работает не более 3 минут и выключается. Автоматическая блокировка защищает насос от работы без воды, на сухом ходу.

В зависимости от уровня жидкости длину кабеля поплавка можно отрегулировать вручную.

Рукоятка для перемещения и крепления насоса (3) служит для крепления страховочного троса при погружении насоса.

Переходник для подключения шланга (4) – универсальный патрубок, который позволяет присоединять выходной шланг любого диаметра.

Встроенный поплавок для откачивания в ограниченном пространстве (6) – опциональный элемент, который позволяет использовать насос в узкой скважине.

Регулируемое основание для чистой и грязной воды имеет два положения: для чистой (5а) и для грязной воды (5б).

Виды дренажных насосов

Для чистой воды

Используется для выкачивания воды из бассейна или из дождевой бочки.

• Диаметр частиц: до 5 мм
  Мощность: 300 – 800 Вт
  Производительность: 7 – 14 куб. м/ч
  Материал крыльчатки: армированный пластик
  Для грязной воды

Используется для откачивания жидкости из выгребных ям, затопленных подвалов, прудов.

• Диаметр частиц: до 40 мм
  Мощность: 1000 – 1500 Вт
  Производительность: 12 – 22 куб. м/ч
  Материал крыльчатки: нержавеющая сталь

Принцип работы

• Шаг 1. Погружение насоса
• После того как насос окажется полностью погруженным в воду, всплывает поплавок, который обеспечивает автоматическую работу устройства.
• Шаг 2. Запуск двигателя
• Электрический ток обеспечивает запуск двигателя.
• Шаг 3. Вращение крыльчатки
• Электрическая энергия двигателя приводит в движение крыльчатку. В результате создается центробежная сила, внутри корпуса образуется разряженное пространство.
• Шаг 4. Подача жидкости
• Вакуум обеспечивает всасывание жидкости в насосную камеру.
• Шаг 5. Создание давления

Жидкость поступает в насос, ротор создает давление и выталкивает ее через выходной патрубок.

Надеемся, наша статья поможет вам разобраться с устройством насоса и принципом его работы.
